背景介绍

       伴随着全球储能系统的快速发展，如何高效管理并控制系统运行过程中产生的热量，成为一个亟待 解决的关键挑战。而液冷技术通过液体对流直接散热，具有比空气更高的比热容和导热率，其强散热+ 低耗能的特点，在储能大部署和高密度下，具有较为明显的优势。

       压力传感器在液冷机组中扮演着至关重要的角色。它们在液冷机组中不仅用于实时监控和控制调节 液冷系统中的压力，而且还对系统的安全运行、性能优化以及故障预防等方面发挥着重要作用。

解决方案

       安的电子专注于压力传感器的研发与生产，为储能液冷行业提供可靠的解决方案。压力传感器 SPC-A系列专为制冷空调设计，用于液冷系统制冷剂循环回路的高低压检测，能兼容不同制冷剂类型。 SPC-B、SPTC-B在工业领域广泛应用于智能水泵的压力检测，也应用于液冷系统冷却液回路的压力检 测（SPTC-B同时检测压力和温度）。产品测量精度高、可靠性好，使用寿命长。

应用介绍：压力传感器/温压一体传感器

产品介绍

       压力传感器是将气体或液体中的输入机械压力转换为电输出信号的电气元件。我司应用采用陶瓷电 容作为压敏元件，采用高精度、低功耗的信号调理芯片将压敏元件输出的小信号转换为模拟电流 4~20mA、比例电压0.5~4.5VDC或IIC数字信号等多种输出形式。而温压一体传感器是在压力传感器的 结构上增加NTC测温电路，能同时检测介质的压力与温度数值。

       在储能应用中，风冷温控的机柜空调、全链条液冷的液冷机组会使用到压力传感器，通过对制冷剂 循环回路的高低压检测和冷却液循环回路的压力检测，保证系统的高效运行。我司产品检测压力范围从 0~5bar至0~50bar，能覆盖储能应用上绝大多数的压力检测需要。产品具有小尺寸、高可靠性、高稳定 性和高性价比等特点。

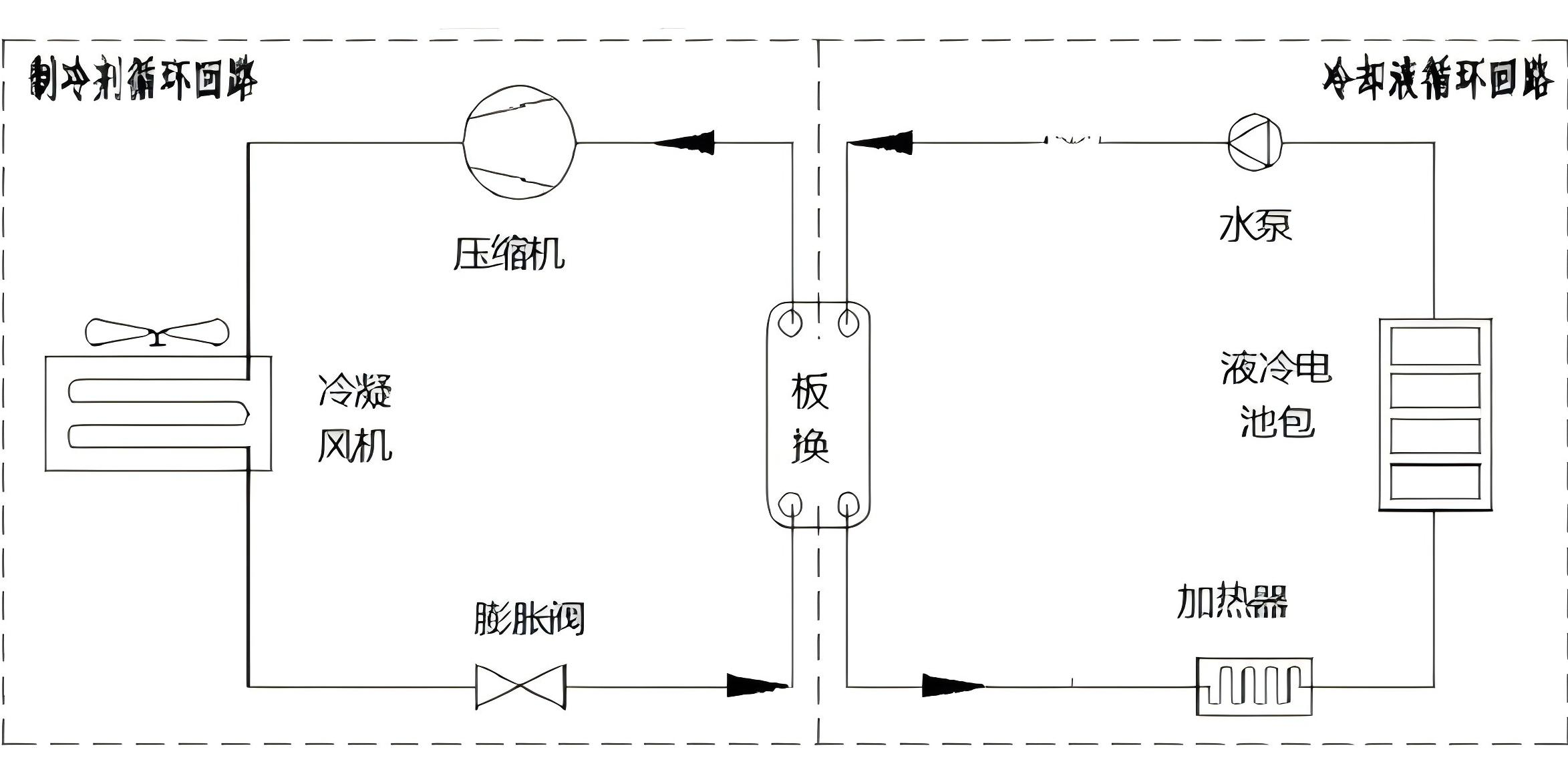

全液冷机组的工作原理图

应用一：制冷剂循环回路的高低压检测

       一般将压力传感器设置在制冷循环系统的高压侧和低压侧，用于检测制冷剂在整个制冷循环系统中 的压力变化，其主要作用是实时检测制冷剂的压力，以便控制系统能够及时响应并做出响应的调整，从 而保证系统的正常运行。

       不同的制冷剂具有不同的性质和工作压力范围，因此需要选择适用于特定制冷剂的压力传感器。

       传感器的电气连接一般采用Packard #12065287接插件、压力接头采用7/16UNF-2B内螺纹。

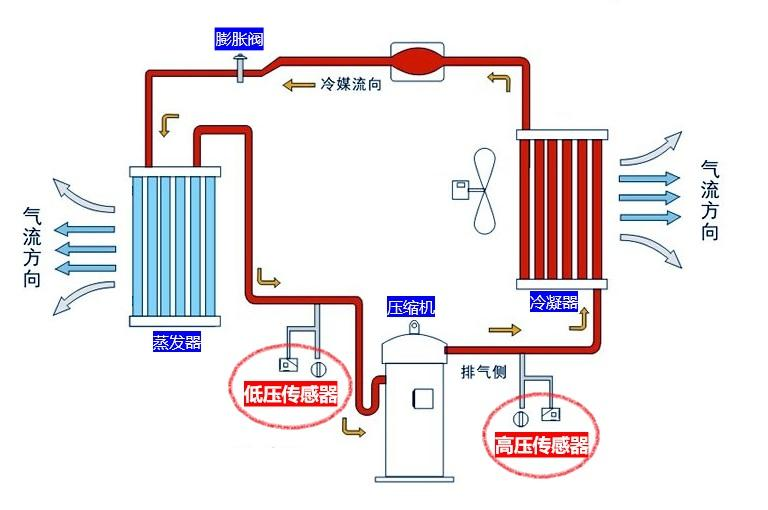

一般制冷空调的工作原理

应用二：冷却液循环回路的压力检测

       为了确保储能系统的安全与效率，需要使用压力传感器/温压一体传感器实时监测电池包冷却回路的 温度和压力变化，并根据这些数据调节储能系统的运行功率以及冷却液的流量。这种智能化的管理方式 不仅提高了系统效率，还确保了运行过程的安全性。

       冷却液通常由50% 乙二醇水溶液组成，循环回路中压力不超过5bar。

       安装位置：压力/温压一体传感器安装在机柜和换热器之间的回液管上，监控通过换热器进行热量交 换从而降温后冷却液的温度和压力；安装在机柜和换热器之间的进液管上，监控带走电池组热量而升温 的冷却液温度和压力。

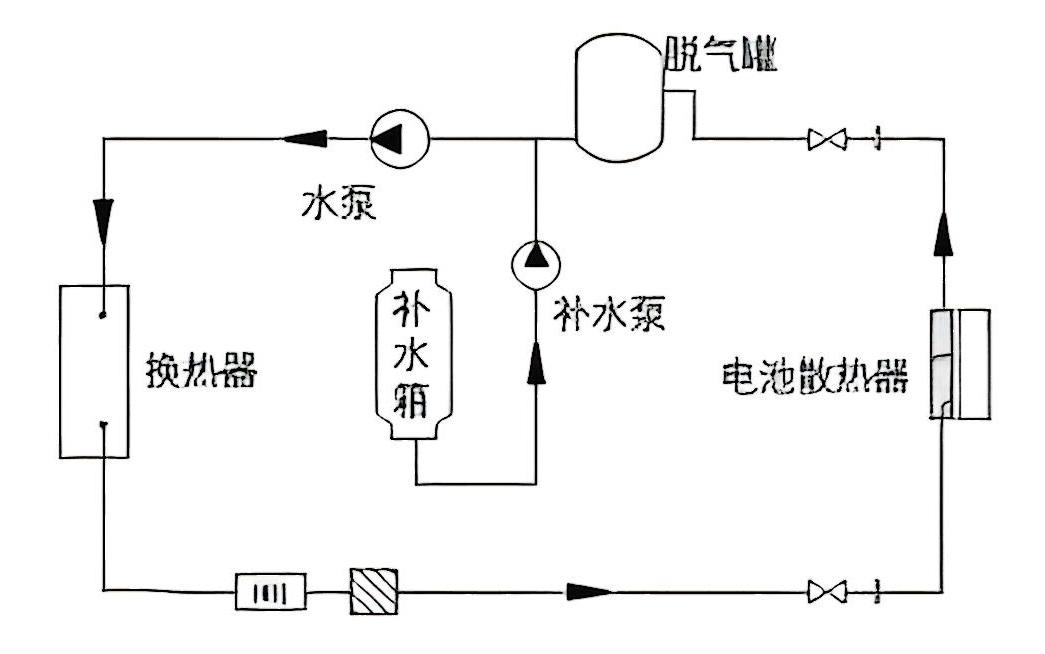

冷却液循环回路的工作原理
